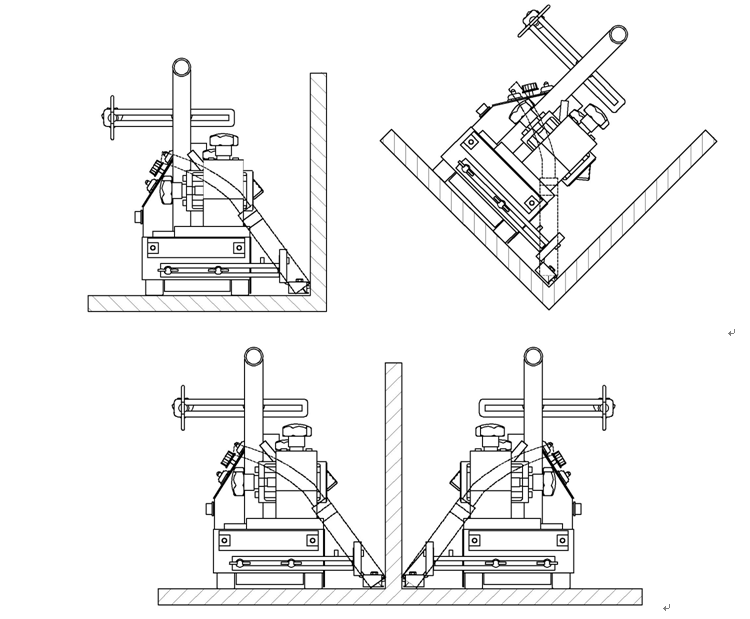

平焊

角焊

側面焊

立焊

兩面焊

其他

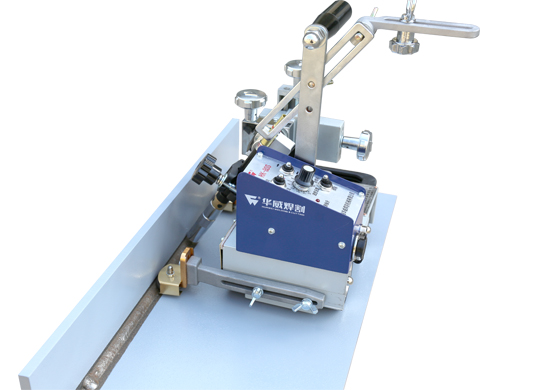

HK-8SS手提式自動磁力角焊小車

CO2 焊接自動小車廣泛用于船舶、橋梁、機車、鋼結構、石油化工等行業，適合多種焊接結構的焊接，如：加強筋板、肋板、交叉部位的焊接，箱型梁的焊接，等等。其主要優點有:減少勞動強度，改善作業環境,提高工作效率，是手工焊的1.5倍,避免人為因素所造成的焊縫質量不良，一般的手工操作的不良率在20％左右，而采用自動焊接小車沒有產生焊接不良率, 因此其綜合效益，比手工焊提高近200％。自動化程度高，確保焊接質量的穩定性。

發送詢盤

視頻

描述

適用環境

部件名稱及說明

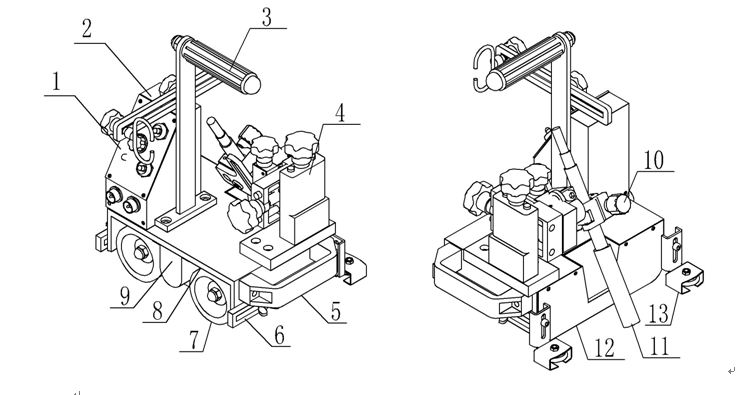

HK-8SS由小車本體、X-Y滑塊、導向輪、焊槍把手、焊槍擺動器、控制箱等部件組成。

小車本體部分：是整臺機器的骨架，是其它部分的載體。

1.控制面板	8.底座
2.控制箱：可以調節小車的所有動作，詳細內容參考“控制面板說明”。	9.電機罩殼
	10.焊槍夾持器總成：是焊槍的夾持裝置，可以方便地進行維修、調整和焊槍的拆卸。
3.提攜手柄：移動機器時提拉此手柄。 4.X-Y移動滑塊：調節焊槍位置的裝置，焊接當中可以將焊槍進行上下左右的微調。 5.塑膠手柄 6. 導輪桿 7.行走輪	10.焊槍夾持器總成：是焊槍的夾持裝置，可以方便地進行維修、調整和焊槍的拆卸。
	11.焊槍 12.隔熱擋渣板
	13. 導向輪：沿著母材面滾動，引導準確焊接部位的裝置。

技術規格

主要技術參數

1.外形尺寸		215mm×275mm×215mm
2.機器重量		8.5Kg
3.電源電壓		輸入AC220V /輸出DC24V
4.功率		22W
5.吸附力		10～25Kg
6.焊接速度		150～900mm/min
7.焊槍調 整范圍	上下	50mm
	左右	50mm
	作業角	±45°
	進行角	10°
	旋轉角度	360°

焊接參數

焊絲直徑焊接參數		Φ1.2mm	Φ1.4mm	Φ1.6mm
電流（A）	平焊	120-300	150-380	180-430
	平角焊	120-280	150-320	180-380
	橫焊	120-280	150-300	180-330
電壓（U）	１） U＝14+0.051 ２） 300A以下時U=0.041+16±1.50 ３） 300A以上時U=0.041+20±2.0
噴嘴與工件間的距離（H）	1）200A以下時　 H=10～15mm 2）200～350A時　H＝15～20mm 3）350～500A時　H＝20～25mm
焊絲伸出長度（L）	一般取焊絲直徑的１０倍左右，即L=10d

裝箱清單

將裝置小心地從包裝箱中取出。首先，檢查各部件以確認其完整。各包裝組件中包含下列零部件：

1.主機	1臺
2.DC24電源	1套
3.三芯插頭（連接線20m）	1套
4.二芯插頭（連接焊槍連接線5m）	1套
5.保險3A	3只
6.內六角扳手（M3、M4、M5、M6）	各一只
7.說明書，合格證	各1份
